三、人形機器人核心零部件

具身智能技術

　　1.人形機器人是具身智能重要的載體

　　2025年2月20日，國外知名人形機器人獨角獸公司 Figure AI 重磅推出自研通用型視覺語言動作（VLA）模型—Helix。

　　Helix能夠?qū)⒏兄?、語言理解與學習控制融為一體。只需一句自然語言指令、不需要任何事先演示或定制編程，人形機器人就能抓取幾乎所有家庭小物件。

　　接下來以Helix為例，解析具身智能架構。

　　2.Helix發布的VLA大模型

　　Figure 發布視覺 - 語言 - 動作（VLA）模型 Helix，推動機器人在家庭等場景應用，將視覺、語言、動作控制融合，實現低功耗通用行為控制。

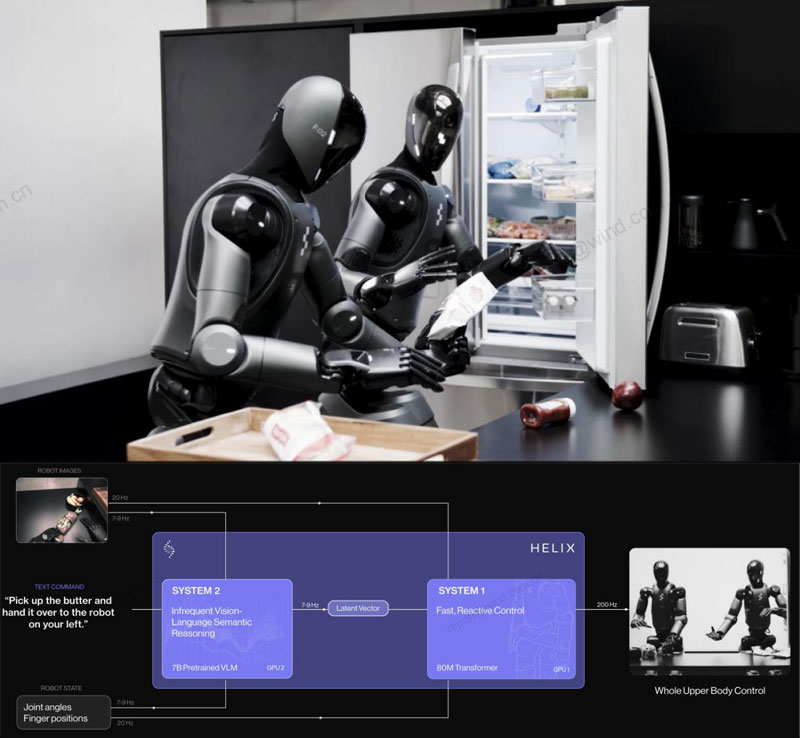

　　架構創新：Helix 首創 “系統 1 + 系統 2” 架構。系統 1（視覺語言模型）基于預訓練視覺 - 語言模型進行場景理解與決策；系統 2（視覺動作模型）能迅速將系統1的語義轉化為精準動作，負責實時控制。二者按各自節奏運作，化解了傳統機器人在速度和泛化能力間的矛盾。

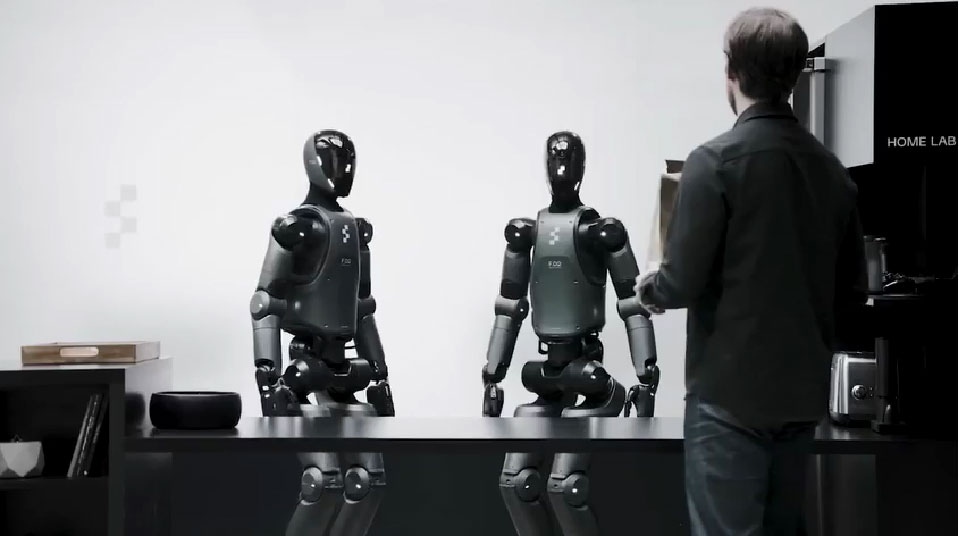

　　協作能力強：兩臺機器人能依靠同一模型協同作業，可抓取未見小型物品，在復雜家庭環境靈活執行任務。

　　訓練效率高：模型訓練僅需約 500 小時監督數據，通過自動化標注降低人工成本，采用單一權重集學習多種行為，無需針對任務微調，還可在嵌入式低功耗 GPU 上運行，便于實時部署。

　　3.VLA模型是什么？

　　VLA（Vision-Language-Action）大模型指的是視覺-語言-動作大模型，是面向具身智能的一種多模態大模型，融合了視覺語言模型（VLM）的感知能力和端到端模型（E2E）的決策能力。

　　對于機器人這類需在物理世界開展交互活動的智能體，VLA 模型能夠把視覺、語言以及動作等信息進行有機融合，搭建起從感知、決策，到執行的完整運作閉環。

VLA的發展：LLM-VLM-VLA

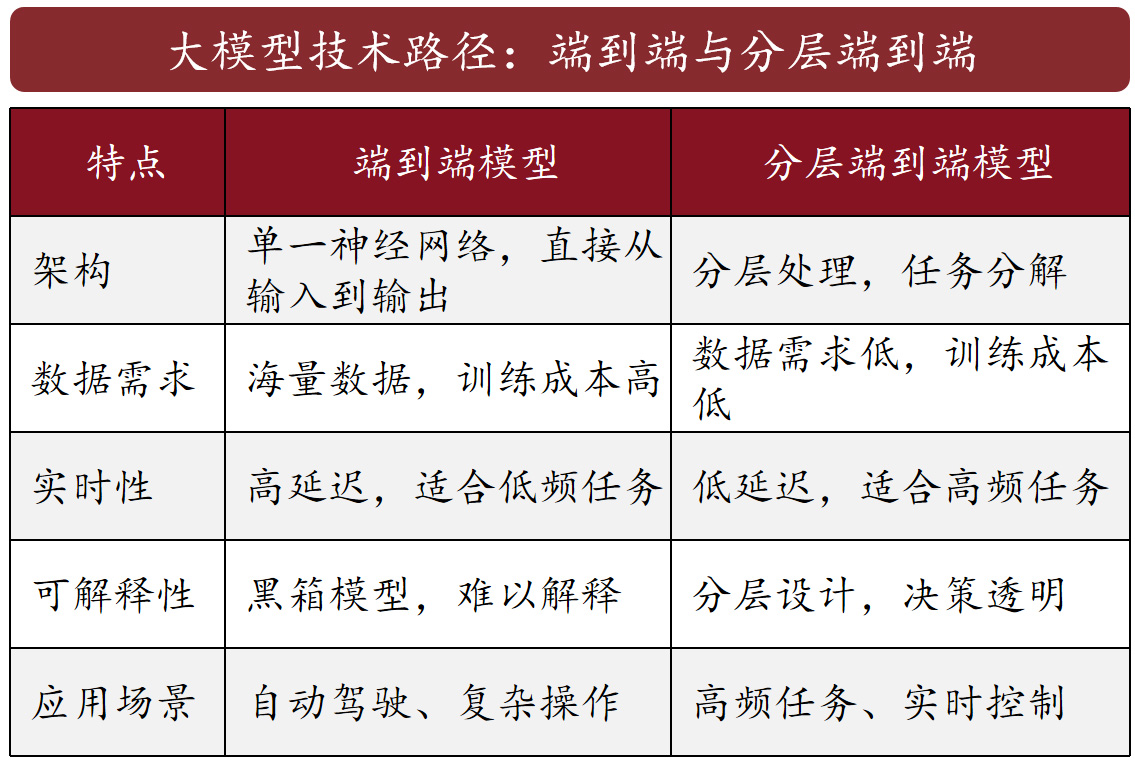

　　要實現機器人的通用性，打造終極形態的具身智能體，必須借助端到端的方法，打通機器人從感知到行為執行的全鏈路。

　　短期視角來看，目前國內初創人形機器人企業多采用分層模式，主要是為了快速商業化落地；僅有少數企業例如特斯拉、星動紀元等堅持端到端模型。但從長期視角來看，端到端模式是最終實現具身智能涌現的重要條件。

　　端到端大模型訓練瓶頸在于：1）數據量差距巨大；2）機器人獲取數據難度極高；3）遙控采集數據存在毒性；4）機器人本體方案未收斂導致數據難以復用。

　　以星動紀元為例，其在2024年12月發布其具身大模型ERA-42，該模型是國內首個真正意義上的端到端原生機器人大模型?；谠撃Ｐ停淙诵螜C(jī)器人能完成超 100 項復雜精細操作，如緊固螺釘、敲釘?shù)顾龋磺夷軌蛟诙虝r(shí)間內適應多種新任務。

　　4.英偉達開源的VLA模型介紹及影響

　　在 2025 年 GTC 大會上，英偉達推出全球首個開源人形機器人通用VLA模型Isaac GR00T N1 。它能完成抓取、移動物體等常見及多步驟任務，可應用于物料搬運、包裝、檢查等領域。

　　GR00T N1 的關鍵技術是雙系統架構：系統 1 （快思考模型）類似人類 “反射與直覺”，能快速處理即時任務，在工業緊急避障、家庭服務即時響應指令等場景發揮重要作用；系統 2（慢思考模型）由視覺語言模型驅動，負責 “理性思考”，可依據環境和指令推理、規劃行動，二者協同讓 GR00T N1 響應高效且能應對復雜任務 。

　　此外，英偉達提供的生態支持也為其賦能，如借助 Omniverse 平臺生成合成數據、依托 Isaac Lab 與 Jetson Thor 芯片，以及運用 Newton 物理引擎。

　　最重要的是，英偉達將模型代碼開放，支持開發者按需后訓練和定制，大幅降低開發門檻，吸引了 ABB 等工業機器人巨頭、Figure 和特斯拉 Optimus 等人形機器人公司，以及迪士尼等跨界企業參與。

　　從產業角度，GR00T N1 借助開源降門檻、算力筑優勢、合作拓應用，構建起生態系統，將深刻影響機器人產業未來走向。

　　5.關于具身智能大模型的兩點思考

　　具身智能發展核心在于模型的優化和有效數據的收集。

　　5.1數據端問題業界如何解決

　　工業領域數據難獲取如何解決：1）重構場景與仿真。對真實場景進行逼真重構，并植入更多資產，增加場景多樣性；2）植入數字機器人。進行導航、操控，實現數字自動化采集模型驗證。

　　當前，數據端難題仍未攻克，業內企業紛紛基于自家方案收集數據，先在單一場景實現泛化，再推動人形機器人落地。未來 3 - 5 年，待數據量充足、硬件方案趨同，具身智能基礎模型有望實現智能涌現，構建端到端具身智能大模型。

　　5.2能否采用Deepseek范式來加強具身智能大模型的發展？

　　DeepSeek 采用預訓練與強化學習結合模式，引入高質量數據，降低大模型算力和數據需求。這對具身智能大模型而言方向正確，但要素尚不齊全。當下，既缺乏強大的具身智能基礎模型，強化學習流程也有待完善 。

四、人形機器人核心零部件

靈巧手系統解析

　　1.靈巧手介紹

　　1.1靈巧手為何重要

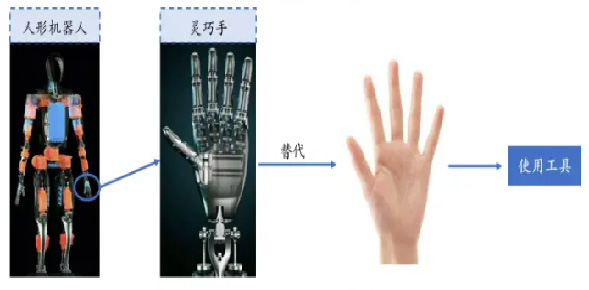

　　靈巧手是人形機器人實現擬人化的關鍵組成部分，使機器人能夠?qū)崿F(xiàn)對物體的感知、操縱以及抓取等功能，使得機器人能夠應用在更多元、復雜的場景。

　　靈巧手具有較高的技術壁壘和資金壁壘。Optimus靈巧手的開發工程量占到整個機器人開發工程量的50%-60%，成本占到了整個Optimus機器人的17%。靈巧手的設計與研發涉及力學、材料、電子、數學等多學科的綜合應用。

　　1.2靈巧手發展概況

　　市場規模：根據頭豹研究所，2024年中國靈巧手市場規模125億，預計2030年中國靈巧手市場規模12，535億，期間復合增長率 115% 。

　　競爭格局：當前我國靈巧手的技術在同美國和歐洲等發達國家相比還存在一定差距，但伴隨著產業政策引導、需求空間驅動、市場化程度提高等因素，中國企業有望憑著供應鏈成本優勢擠占市場份額。

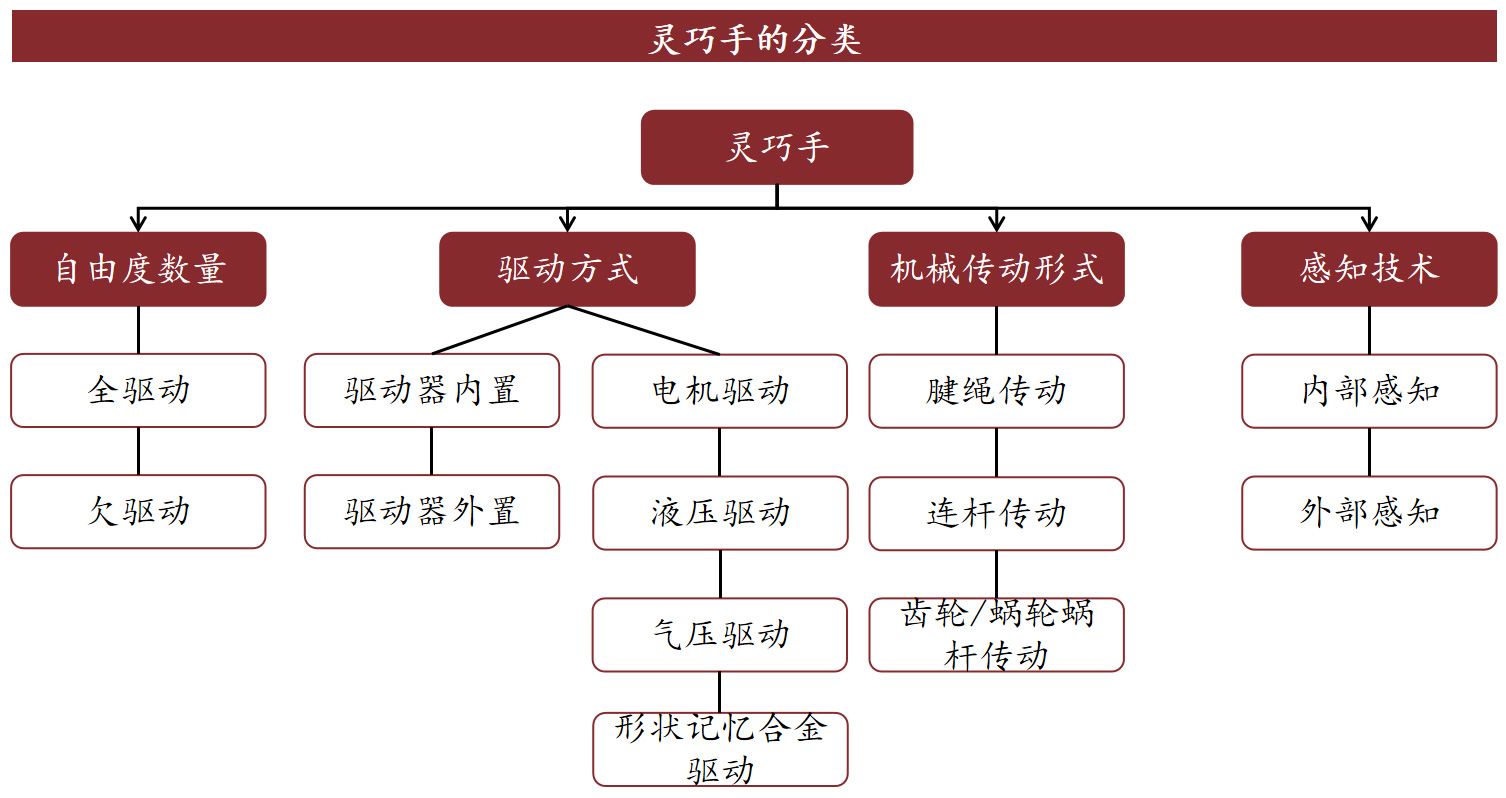

　　2.靈巧手的分類

　　靈巧手根據自由度數量可分為全驅動和欠驅動，由驅動系統、傳動系統、控制系統、傳感/感知系統、控制系統四部分構成。

　　驅動系統：為靈巧手指關節的運動提供力。按驅動器所在位置可以分為內置和外置。按驅動方式可分為液壓、氣壓、形狀記憶合金、電機驅動。電機驅動是當前主流驅動方式。主要裝置為空心杯電機、行星減速器等。

　　傳動系統：將驅動系統產生的力傳動到指關節處，使指關節運動。按傳動方式可分為齒輪傳動、連桿傳動、腱繩傳動。腱繩傳動是當前主流傳動方式。連桿傳動多用于工業和商業用途，齒輪在工業機器人中應用較為廣泛。主要裝置為蝸輪蝸桿、滾珠絲杠、腱繩等。

　　傳感/感知系統：按感知信息的類型可以分為內部感知和外部感知，內部感知用于感知靈巧手的運動參數，外部感知用于感知環境信息。主要裝置為六維力矩傳感器、觸覺傳感器等。

　　控制系統：依靠內嵌的算法對傳動系統和驅動系統實施精準的控制。主要使用的算法有深度學習算法、模擬學習算法、PID算法、模糊控制算法等。

　　目前，靈巧手企業均未 All in 一條技術路徑，需要保持對其他技術路徑和方案的持續關注。

　　3.靈巧手如何傳動

　　靈巧手的傳動分為三級：

　　一級傳動：減速器將驅動裝置的高速旋轉運動轉換為低速高扭矩運動。主要裝置為行星減速器、諧波減速器、RV減速器。

　　二級傳動：運動轉換裝置與減速器相連，將旋轉運動轉換為直線運動。主要裝置為滾珠絲杠、錐齒輪、蝸輪蝸桿等。

　　三級傳動：將轉換后的直線運動傳遞至指關節處。主要傳動方式為齒輪傳動、連桿傳動、腱繩傳動。

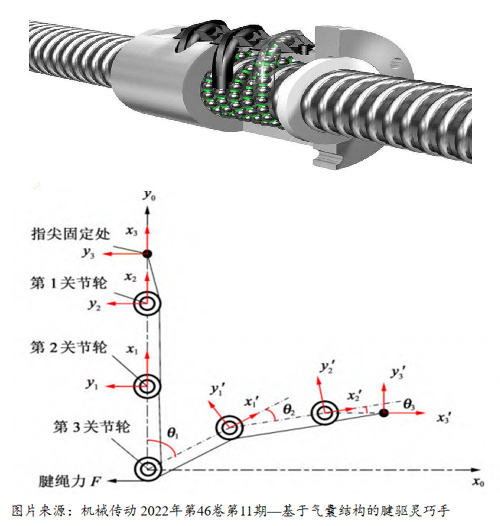

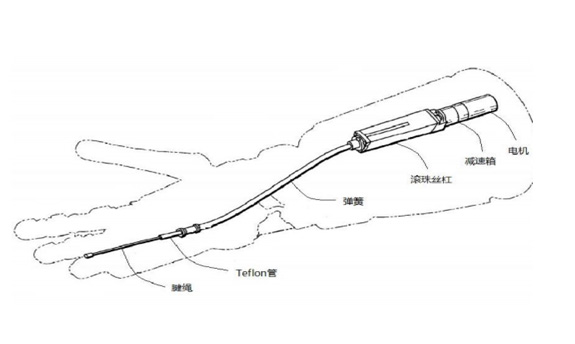

　　滾珠絲杠+腱繩傳動：減速器與滾珠絲杠通過聯軸器連接。驅動下絲杠旋轉，帶動滾珠在螺旋槽與螺母間滾動，使螺母沿軸做直線運動。腱繩一端在螺母處繞成腱環，另一端依次穿過滑輪，與指關節末端相連，模擬人體肌腱傳遞力和力矩，實現手指屈伸，借助復位彈簧完成指關節復位 。

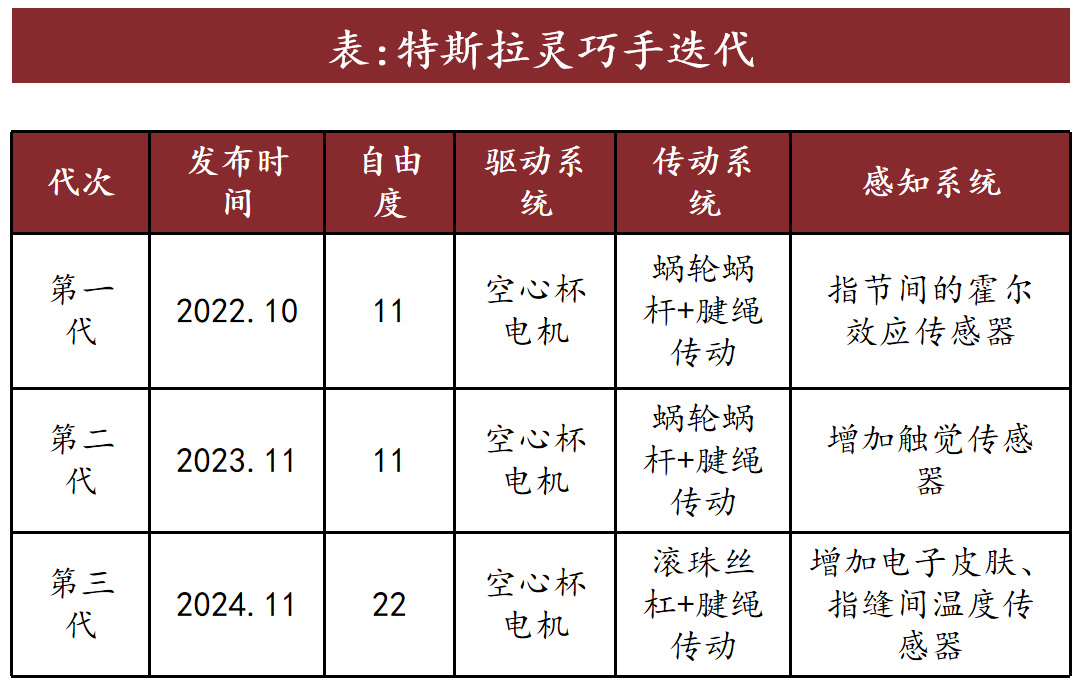

　　特斯拉的靈巧手經過3次迭代，采用了空心杯電機驅動和滾柱絲杠+腱繩傳動的方式。

　　4.靈巧手核心零部件—空心杯電機

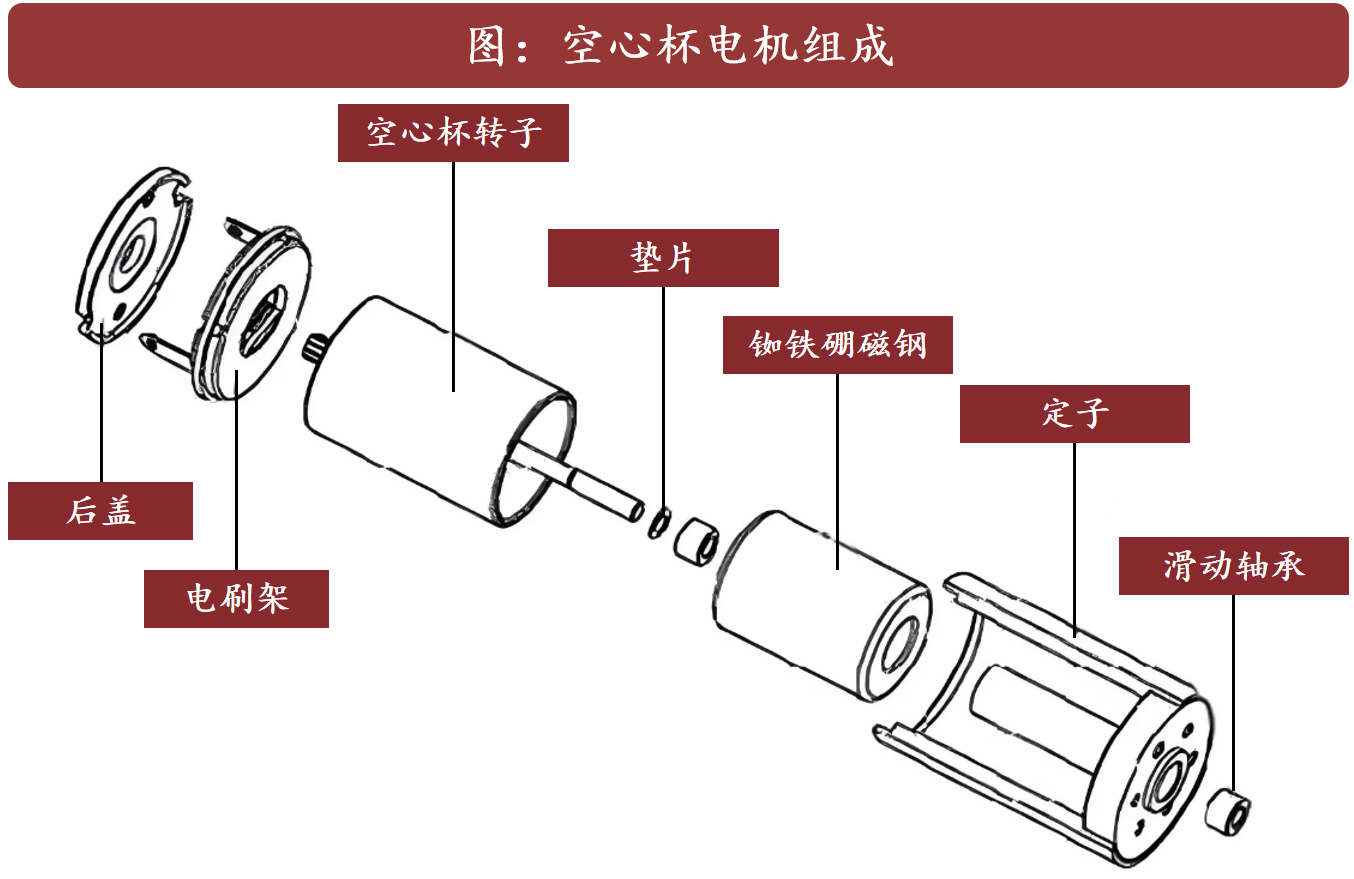

　　空心杯電機為靈巧手中優選方案，其轉子呈無鐵芯空心杯狀，定子由永磁體構成，該結構降低整體重量和轉動慣量。空心杯電機還具有體積小、效率高、響應快、線性度佳、運行平穩等優勢，在航空航天、機器人、醫療器械以及模型玩具等對電機性能和控制精度要求高的領域應用廣泛。

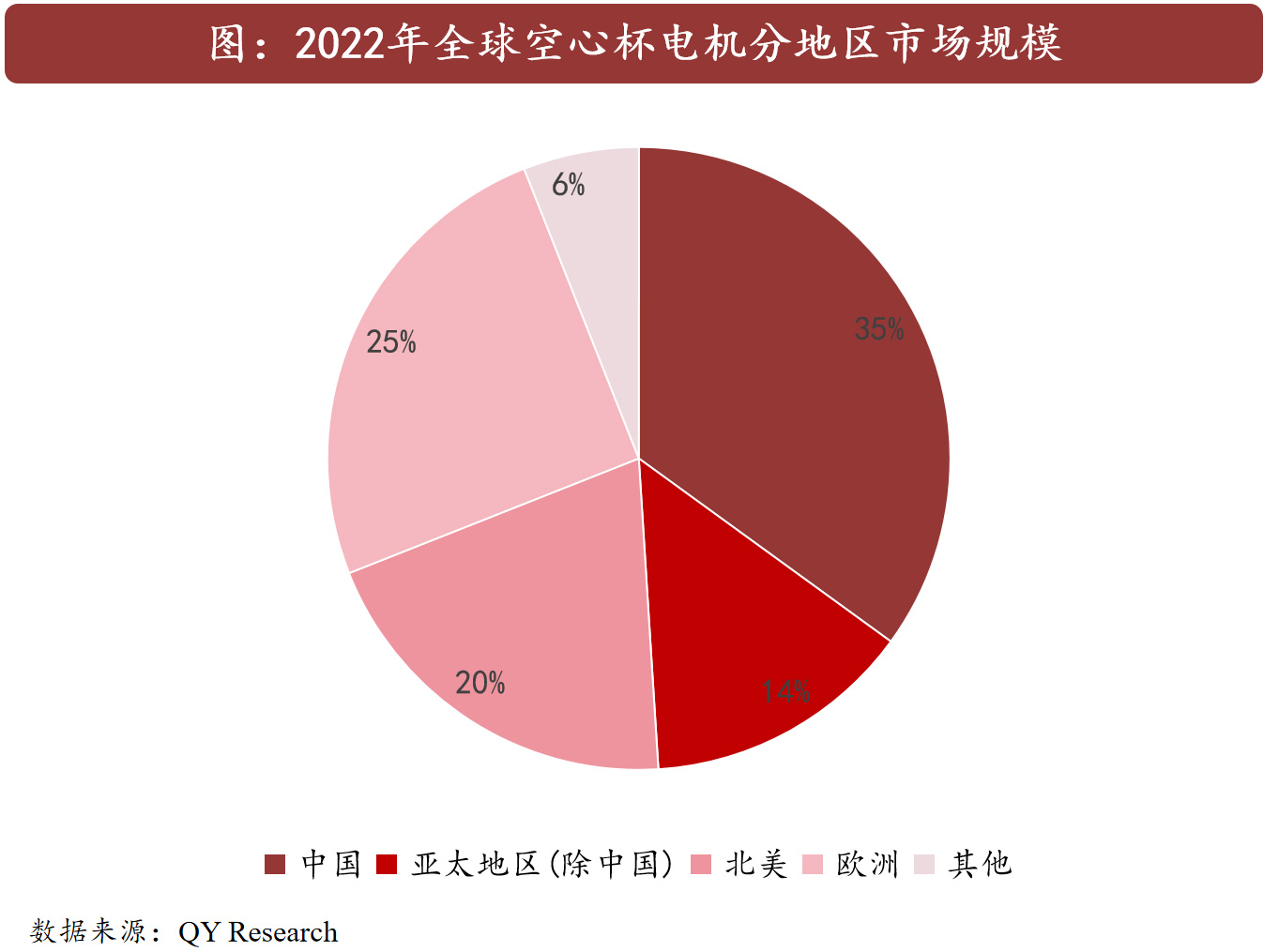

　　空心杯電機市場概況：據中商產業研究院和QY Research數據，2023年全球空心杯電機市場規模為8.1億美元，2028年將增至11.9億美元，CAGR 達到8%。國內市場方面，2023年中國空心杯電機市場規模為2.9億美元，2028年將增至4.7億美元，CAGR 達到10.14%。中國在全球空心杯市場的市場規模有望進一步提高。

　　空心杯電機壁壘：當前空心杯電機市場尤其是中高端空心杯市場主要由國外廠商占據，其在繞組設計、動平衡設計上具有較強的技術和專利優勢（繞組設計：線圈纏繞方式和排列的一致性會影響電機效率與扭矩，扭矩越大，電機轉動慣量越大，輸出力也越大；動平衡設計：轉子動平衡是影響電機運行性能的關鍵，關乎電機運行時的噪音和振動。使用不同磁性材料的轉子質量有差異，會導致動平衡出現差異 ）國內廠商要突破有較大的難度。

　　5.靈巧手核心零部件—腱繩

　　靈巧手需要滿足高強度、低蠕變性、耐磨損、折疊不易損的特性，腱繩因其韌性強、輕量化等特點，更適合用于靈巧手。

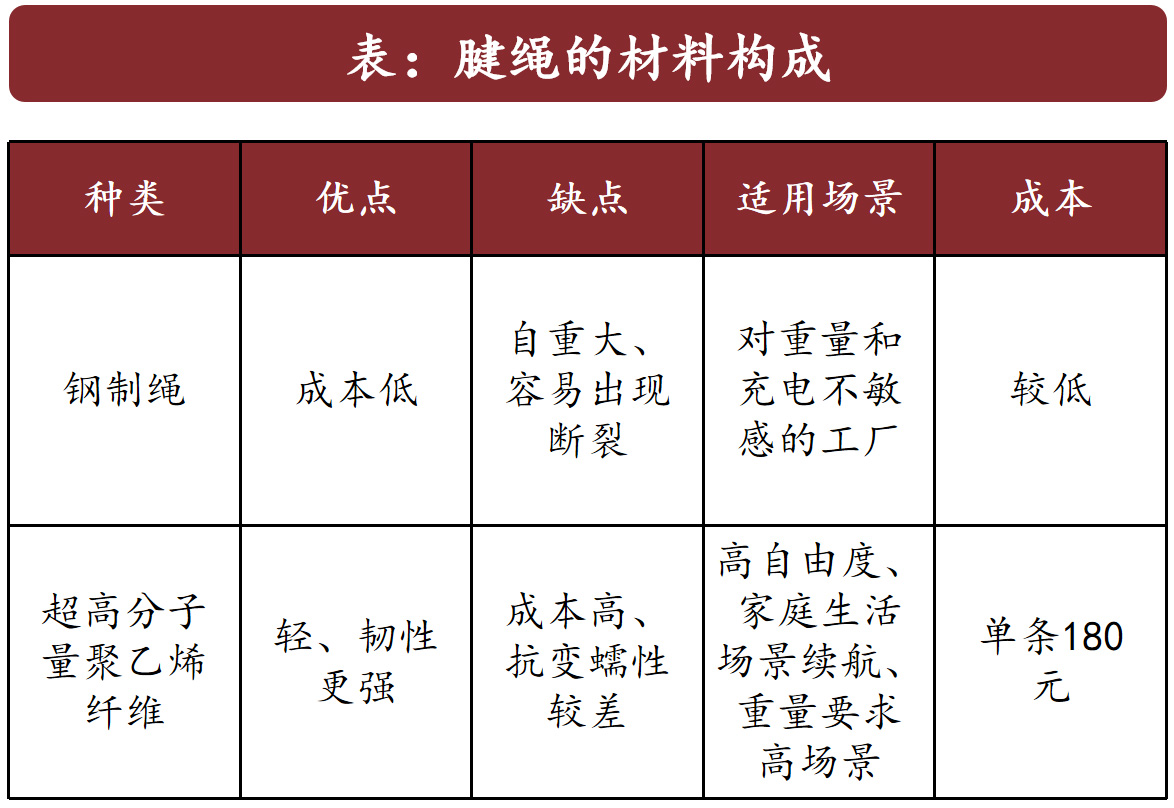

　　腱繩材料的構成：腱繩的材質范圍包含金屬及超高分子量聚乙烯纖維，在成本、重量方面有不同的優勢，需要取決不同的應用場景。而超高分子聚乙烯是腱繩的主要材料。其強度是優質鋼材的15倍，玻璃和尼龍的66的4倍，碳纖維的2.6倍。

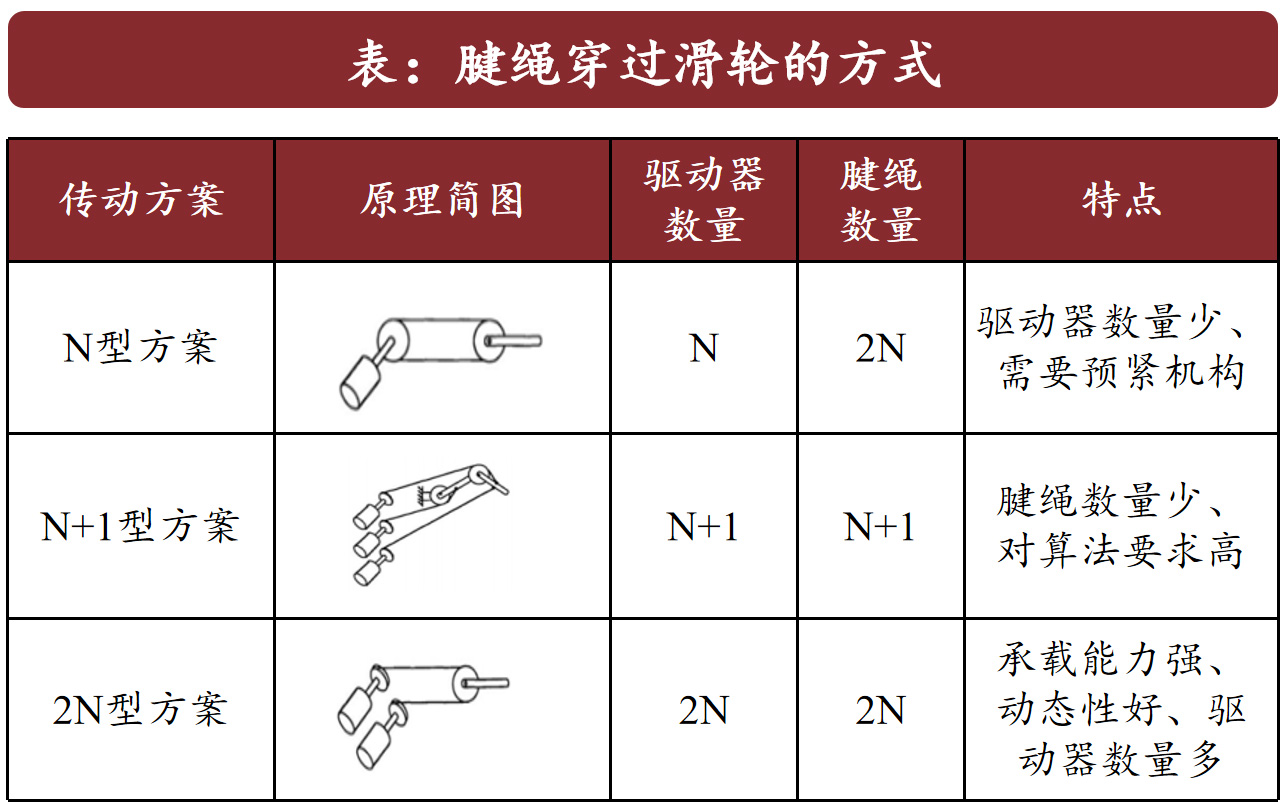

　　腱繩穿過滑輪的方式：根據控制N個獨立關節所需的驅動器數量，腱繩穿過滑輪的方式主要有N型、N+1型、2N型，當前主流的方案為N+1型。N+1型較好地平衡了驅動器以及腱繩的數量，能夠使用在較高的自由度中。

　　6.靈巧手核心零部件—六維力矩傳感器

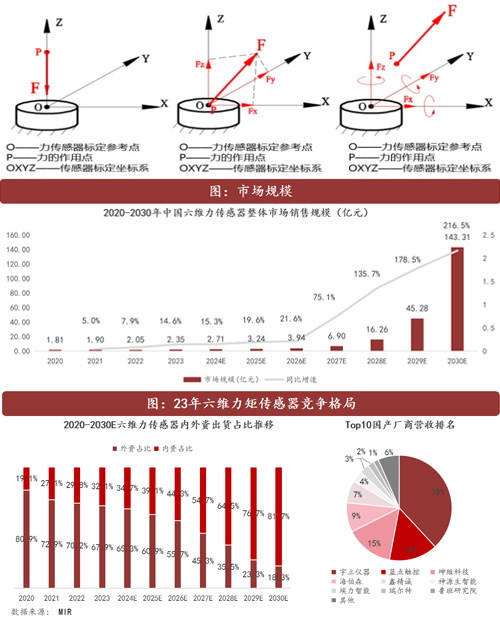

　　力矩傳感器是一種用于測量力矩的裝置。按照測量維度。力矩傳感器可分為一維傳感器、三維傳感器、六維傳感器。六維力矩傳感器可同時測量Fx、Fy、Fz、Mx、My、Mz六個分量。

　　六維力矩傳感器能精準測量三維空間力與力矩，由彈性體與應變片等敏感元件構成，借助彈性體受力變形、應變片轉化電信號，并采用惠斯通電橋電路提升測量精度。它可同步獲取 X、Y、Z 軸三個方向的力與繞軸力矩，具備高精度、高靈敏度、線性度佳、響應迅速的特性。憑借這些優勢，六維力矩傳感器在工業自動化的機器人操作、航空航天的風洞試驗，以及生物力學人體運動研究等領域發揮著關鍵作用 。

　　六維力矩傳感器利用串?dāng)_、精度、準度來衡量六維傳感器的性能。串?dāng)_：衡量多維力傳感器各測量方向間耦合影響，反映測量誤差水平；精度：衡量測量結果之間的重復性；準度：涵蓋滯后、線性、蠕變等誤差因素，體現產品的綜合性能。

　　六維力矩傳感器壁壘：1）設備研發。六維力矩傳感器需六維聯合加載檢定來提高精確度。目前六維聯合加載檢定裝置無標準化產品可采購，需六維力矩廠商自己研發。其研發涉及空間光學定位、載荷位移補償、機電一體化等多項技術，非常依賴工程經驗；2）解耦及關鍵技術。六維力矩傳感器需要解耦來減少串?dāng)_，解耦的方法存在著技術門檻，分為硬件解耦和軟件解耦兩種。

　　7.靈巧手的幾點思考

　　靈巧手存在兩大核心矛盾

　　一是性能短板，在可靠性、穩定性、靈活性方面，和人手相比提升空間巨大。以抓重比為例，人手抓重比達 1：12，shadow hand 僅 1：1.2。

　　二是性能與成本、空間適配性難以平衡?；趹?yīng)用場景選型時，靈巧手性能與成本無法兼顧，且受空間、尺寸和重量限制 —— 尺寸過大，人機交互感降低；重量過大，靈活性降低 。

　　靈巧手的發展趨勢

　　硬件層面：1）更高的自由度，以實現更多的抓取動作和應用于更多元化、復雜的場景；2）驅動器外置轉向驅動器內置或驅動器混合置。驅動器外置會造成靈巧手尺寸過大，而選用驅動器內置可以為靈巧手釋放更多的空間，但也降低了靈巧手的靈活性；3）傳感器從單維信息感知到多維信息感知；4）降本與性能的平衡。

　　軟件層面：算法在靈巧手的綜合權重占比為75%-80%，好的算法可以為靈巧手附加價值。1）神經AI學習，實現人類級的推理能力；2）具身智能，實現對環境的主動感知，動態調整抓取策略；3）群體協同算法，實現多靈巧手協同作業。

五、思考與總結

期待爆發，謹慎樂觀

　　1.未來前景與挑戰：期待爆發，謹慎樂觀

　　人形機器人落地面臨技術和市場雙重難題。技術上，運控、大腦研發及場景適配存在問題，技術路徑不明，競爭格局未定；市場上，尚未實現規模化商業落地，成本仍較高。

　　其發展需硬件與 AI 雙驅動，AI 更為關鍵，不聚焦大模型的企業生存艱難。

　　成本問題同樣突出，人形機器人價格曾高達百萬，未來下降空間大，2030 年成本有望降至20 萬及以下，這或成落地拐點。

　　預計 3 年左右人形機器人將迎來應用場景，工業領域先行，各國情況有別。產業鏈企業需協同合作，實現落地還需 3-5 年。

　　投資重點關注關節裝置（行星滾柱絲杠、諧波減速器）、具身智能、靈巧手（腱繩、六維力矩傳感器）

　　2.2025年會是量產元年嗎？

　　今年1月以來，國內外各大人形機器人頭部企業紛紛透露量產信息，坐實2025年人形機器人“量產元年”的推斷。

　　預計 2025 年，技術突破與生產規模擴大將促使人形機器人價格下探，部分企業計劃將全尺寸產品售價壓至 20 萬元以下，加速其在各行業的應用。

　　商業化進程上，多家廠商將在 2025 年實現量產或發布新品、布局市場。部分企業計劃量產超千臺，覆蓋更多垂直行業，多數企業設定了超百臺的量產目標，通過放量與產品迭代提升市場占有率。

　　綜合來看，2025 年有機會成為人形機器人商業化量產元年，國內人形機器人整機廠商能夠憑借成本端和需求端的雙重優勢，在國際市場逐步展現出強勁的競爭力，帶動產業鏈發展。

　　從春晚舞臺到智能工廠，從實驗室到生產線，各個場景的實踐表明，中國機器人產業步入創新裂變階段。在政策、技術與市場三重利好下，未來生產力革命正拉開帷幕。
